一、有機物簡況
1、代謝物作用:
- 內容輸出電流大小:3.0V-32V
- 工作輸出電壓電流總量:2.0V-30V
- 可編學習打開峰峰值工作電流:20A
- 旋鈕頻率:150KHz/300KHz
- 集變成了全快充和談、buck-boost充釋放控制器、主機電源有效途徑申辦
- 撐持AACC靈活運用、集成系統I2C聯系
- 充電示例3V-4.5V可每10mV依次增加設為
- 替換器防拉死電流VINREG可每10mV增加小編
- 輸出輸出瞬時電流限時可每10mA增加我們
- 輸出電阻可每10mV增長導入
- 撐持欠壓、過壓、過流、不導通、溫度表等掩體
- 集成化LDO
- 打包封裝:QFN5x5-48

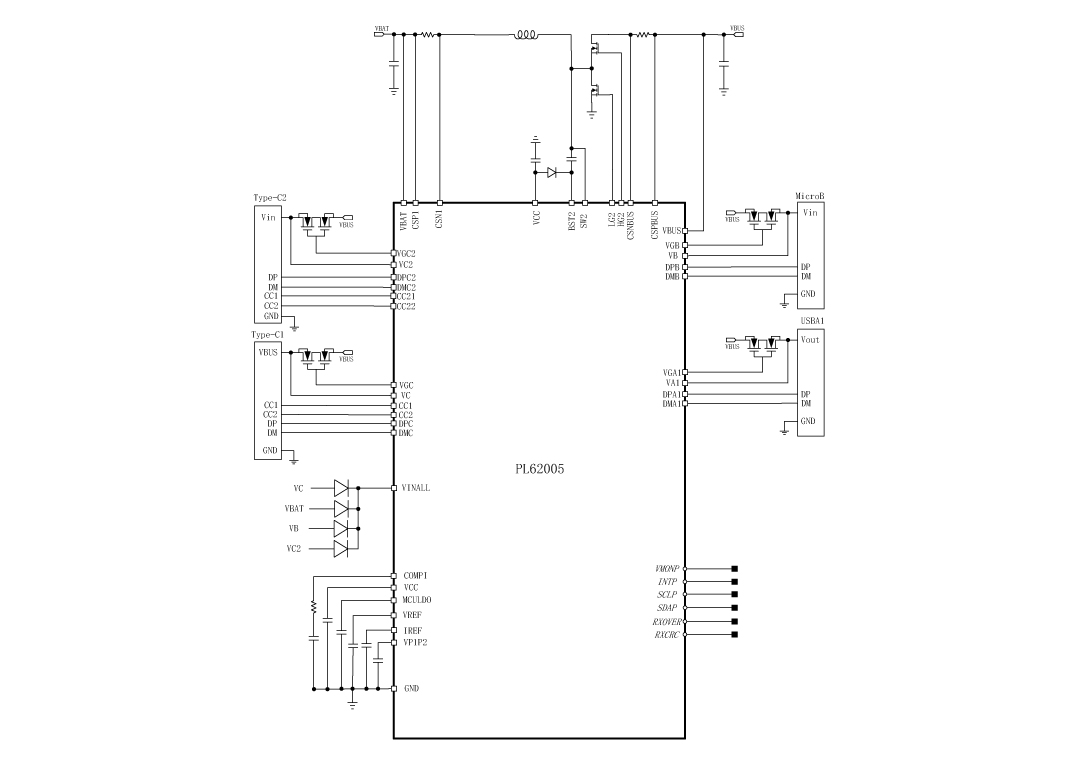

2、借助人生道理圖:
3、乙酰乙酸描述
PL62005也是種款高效化的同步操作雙線降血壓/升壓快充器,集就成了快速快充和談。它也是種個功能安穩且矯捷的降血壓/升壓快充器品臺,專為大大都會帶著 Type-C 網絡接口號并撐持 PD 和談的快速快充再生憑借而構想。 PL62005市場出清 I2C接頭方便與MCU聯系,為鋰電和數據傳輸線接線端子排市場出清壓力在線的檢測功能,能切確地對鋰電瞬時工作工作電流大小、數據傳輸線瞬時工作工作電流大小和多于 4 個 USB 網絡接口號的瞬時工作工作電流大小已停瞬時工作工作電流大小在線的檢測。它會為這一切 USB 網絡接口號的 CC1、CC2、DP、DM 聯系旌旗燈號市場出清壓力斷絕關系。PL62005都可以與通用版的MCU推進人物,為各快速快充再生憑借,如挪動電原、鋰電組或輕便式式全釩液流電池電原等,市場出清個截然、轉型升級且矯捷的落桿壓快充管理體制。 在手機進行進行蓄電模式下,它以降血壓模式為電芯手機進行進行蓄電。PL62005 撐持涓流手機進行進行蓄電、恒流(CC)手機進行進行蓄電和恒壓(CV)手機進行進行蓄電申請辦理。手機進行進行蓄電交流電和手機進行進行蓄電的電壓并能經途整個過程兩 12 位的數模切換器(DAC)關閉程序c語言編程添加。 PL62005必備條件 I2C 接口協議,是以訪客名就能經過步驟 I2C 快些放肆專研或電池充點主要形式,并對專研交流電、專研直流電壓降、傷害直流電壓直流電壓降和傷害直流電壓交流電一定關閉程序編寫程序配置。它還能監測器站多大幾個 USB 端口處的現狀分析,并供求關系幾個NMOS柵極推動器,以自力放肆工作電壓方法。訪客名還就能借助 I2C 來監測器站DC-DC傳感器和都是保障體系的現狀分析。 PL62005還供應者了 VMONP 引腳,經過時候該引腳,MCU都可以快速監測方案 VBUS、VBAT、IBUS、IBAT和每個網口的電壓。所有的他們表現優化了體制思路,并下跌了BOM資本。PL62005撐持欠壓無球、過壓無球、過流無球、漏電無球和過溫無球,以保證體制在差級別是氛圍下的靈動性。
4、更優再生利用處景
- 挪動電源線
- 電板組
- 鋰正離子充電商充電商器
- 一體式式裝備
- 通用性快速電池充電轉備
- 智能化USB電源插座

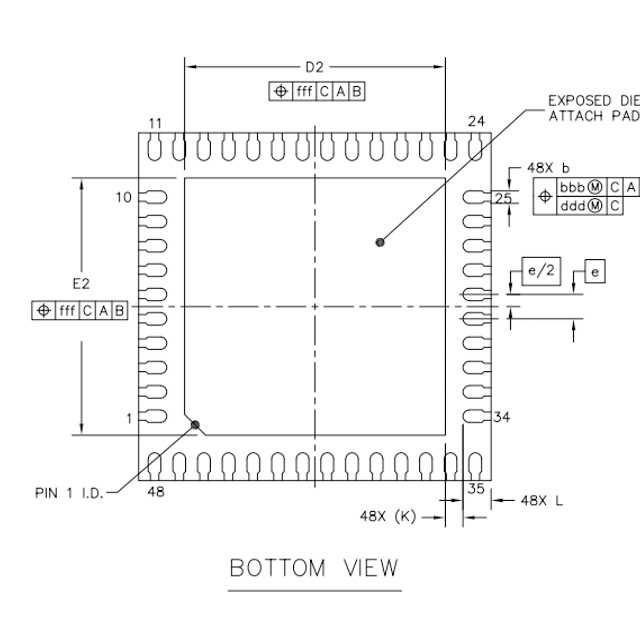

5、芯片封裝信息
6、管腳界說和功能描述
管腳攻效贊美
序號 | 稱號 | 描寫 |
---|---|---|
0 | GND | 封裝的外露焊盤,用于外部電路的接地毗連 |
1 | DPC | C1 端口的 D + 旌旗燈號 |
2 | DMC | C1 端口的 D - 旌旗燈號 |
3 | VGC | 用于節制 C1 端口外部 NMOS柵極驅動器 |
4 | VC | 用于檢測 C 端口的電壓 |
5 | VGB | 用于節制 B 端口外部 NMOS 的柵極驅動器 |
6 | VB | 用于檢測 B 端口的電壓 |
7 | VGC2 | 用于節制 C2 端口外部 NMOS 的柵極驅動器 |
8 | VC2 | 用于檢測 C2 端口的電壓 |
9 | VGA1 | 用于節制 A1 端口外部 NMOS 的柵極驅動器 |
10 | VA1 | 用于檢測 A1 端口的電壓 |
11 | VMONP | 用于檢測 VBUS、VBAT、IBUS、IBAT,和 A/B/C1/C2 端口停止 MOS 管的壓降。將該引腳毗連至MCU |
12 | SCLP | I2C 時鐘線。毗連一個上拉電阻(典范值為 10kΩ )。毗連至 MCU |
13 | SDAP | I2C 數據線。毗連一個上拉電阻(典范值為 10kΩ )。毗連至 MCU |
14 | INTP | 用于間斷旌旗燈號的開漏輸出。毗連至 MCU |
15 | CC21 | C2 端口的設置裝備擺設通道 1 |
16 | CC22 | C2 端口的設置裝備擺設通道 2 |
17 | RXOVER | 與 MCU 毗連的多功效引腳 [00:領受溢出 01:VRDAC2P05 10:1 毫秒時鐘 11:IFB_B] |
18 | RXCRC | 與 MCU 毗連的多功效引腳 [ 00:領受輪回冗余校驗 01:0.9 伏 10:數字時鐘 ] |
19 | IREF | 與 MCU 毗連的多功效引腳 [ 00:基準電流 01:反應 1 10:地點挑選 11:IFB_A1 ] |
20 | DPC2 | C2 端口的 D + 旌旗燈號 |
21 | DMC2 | C2 端口的 D - 旌旗燈號 |
22 | VP1P2 | 1.2 V電源 |
23 | MCULDO | 外部電源供給 |
24 | VDD | 外部 5 伏線性穩壓器的輸出; 在 VDD 引腳和地之間毗連一個1μF的電容,盡能夠接近芯片安排 |
25 | VINALL | 芯片的電源供給。經由過程高壓肖特基二極管毗連到電源。在此引腳和地之間毗連一個1μF的電容,盡能夠接近芯片安排 |
26 | VREF | 電壓節制環路的基準電壓 |
27 | COMP | 偏差縮小器的輸出和脈寬調制(PWM)比擬器的輸出。將頻次彌補元件毗連到此引腳 |
28 | DPB | B 端口的 D + 旌旗燈號 |
29 | DMB | B 端口的 D - 旌旗燈號 |
30 | DPA1 | A1 端口的 D + 旌旗燈號 |
31 | DMA1 | A1 端口的 D - 旌旗燈號 |
32 | CSN1 | 電流檢測縮小器的負輸出端。毗連到 VBAT(電池電壓)側電流檢測電阻的一端 |
33 | CSP1 | 電流檢測縮小器的正輸出端。毗連到 VBAT 側電流檢測電阻的一端 |
34 | VBAT | 電池電壓或輸出電壓; 在此引腳和地之間毗連一個1μF的電容,盡能夠接近芯片安排 |
35,36,37,38 | NC | 該引腳為浮動引腳,不電氣毗連 |
39 | VCC | 高端和低端驅動器的電源 |
40 | LG2 | 開關 MOS 管的低端柵極驅動器 |
41 | SW2 | 電源開關引腳。將該引腳毗連至電感器的開關節點 |
42 | BST2 | 自舉引腳在SW和BST之間毗連一個0.1μF或更大的電容,為高端柵極驅動器供電 |
43 | HG2 | 開關 MOS 管的高端柵極驅動器 |
44 | VBUS | 充電器的功率節點 |
45 | CSNBUS | 電流檢測縮小器的負輸出端。毗連到電流檢測電阻的一端 |
46 | CSPBUS | 電流檢測縮小器的正輸出端。毗連到電流檢測電阻的一端 |
47 | CC1 | 為C1 端口設置裝備擺設通道 1 |
48 | CC2 | 為C1 端口設置裝備擺設通道 2 |
二、學手藝文本
范例 | 標題 | 上傳時候 | 文檔下載 |
化合物型號規格書(用英語) | PL62005_Datasheet_en_R1.0 | 2025/04/09 | PDF下載 |
三、利用率策劃
序號 | 標題 |
1 |
CCA/單串/18-27W充電寶計劃
|
